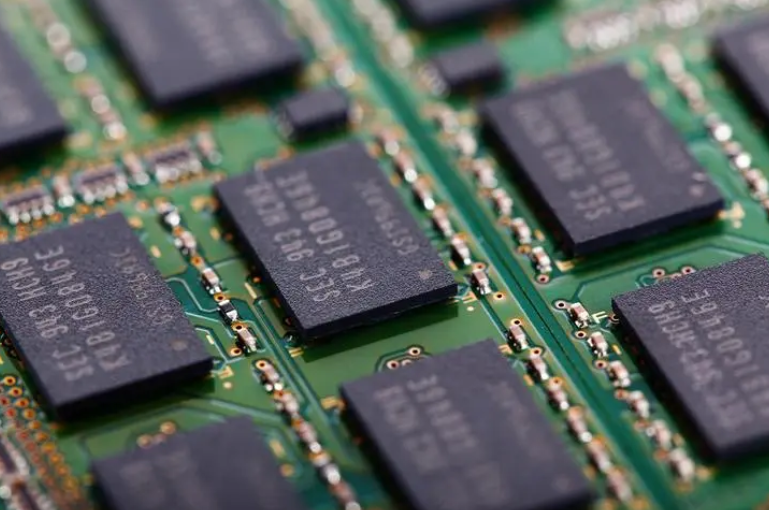

芯片是现代电子技术的基础，其微小尺寸和集成度高使得电子设备变得更加紧凑、高效和功能强大。芯片技术的进步推动了计算机、通信、消费电子、工业控制、汽车电子、医疗设备等多个领域的发展，对社会经济产生了深远的影响。

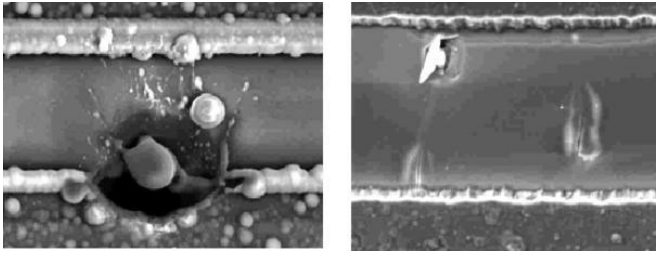

静电击穿是一个在电子行业中常见的问题，主要发生在制造、运输、存储、安装、使用等过程中。静电击穿是指在芯片表面或内部，由于静电放电而形成的突发电流，导致芯片的损坏。静电是指物体带电而不流动的状态，由于物体带电，会在其表面产生电场。当两个带电的物体靠近时，电场会产生电荷的移动，从而导致静电放电，进而可能引发静电击穿。

静电击穿会造成以下影响：

芯片损坏：静电击穿会造成芯片内部电路损坏，导致芯片无法正常工作或丧失原有的功能。芯片损坏一旦发生，通常无法修复，只能进行更换，增加了生产成本。

产品故障率提高：静电击穿芯片会导致产品中芯片的损坏，从而降低产品的质量。如果大量产品中的芯片发生静电击穿，将会造成产品的故障率大幅度提高，给企业带来严重的经济损失。

安全隐患：在某些应用领域，如航空航天、医疗器械等，对芯片的可靠性和性能要求非常高。静电击穿芯片会导致关键系统的失效，进而造成严重的安全隐患，给人身财产带来威胁。

静电击穿的原因和解决措施：

静电产生和积累：人体走动、摩擦、干燥空气等均会产生静电，当芯片或周围的环境带有静电时，会导致芯片上的电路瞬间放电，从而造成静电击穿。

不合适的包装和存储：芯片在制造、运输和存储过程中，如果未采取合适的防静电包装和防护措施，就容易造成静电的产生和积累，进而引发静电击穿。

不合适的安装和使用：芯片在安装和使用过程中，如果没有接地或不正确使用防静电设备，就容易导致静电积累并击穿芯片。

制造工艺不当：芯片在制造过程中，如果工艺不当，会使芯片表面或内部的电荷分布不均匀，从而导致静电积聚，一旦遇到放电条件，就会发生静电击穿。

外部环境干扰：芯片在运输、存储、使用过程中，如果遭受外部环境的干扰，如静电场、电磁场等，也可能引发静电击穿。

因此，我们可以采取适用场合的静电控制方式，来降低静电放电发生。

1.合适的安装和使用：在芯片的安装和使用过程中，应遵循正确的操作规程，正确地使用防静电器具和设备。在操作过程中要保持接地，避免静电的积累。

2.加强工作场所的静电控制：如铺设防静电地板、穿着防静电服装、使用防静电工作台等。

3.使用静电消除器：静电消除器通常使用高压离子产生器来生成离子，将正负电荷中和，从而减少静电的存在。

人体和设备接地：

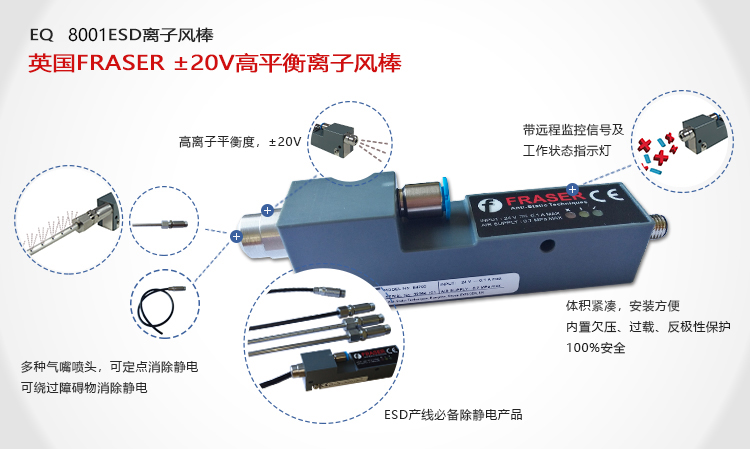

4700高平衡离子风嘴

可消除静电到+/-20V以下！可连接PLC远程监控，专业应用于高标准静电消除及灰尘清洁，在通讯\电子\印制电路板\半导体及医疗器械制造业广泛应用。

1.离子平衡+/-20V，超高的离子平衡度。

2. LED显示工作状态，便于使用。

3.采用24V信号输出，可远程监控运行状态及是否需要清洁。

4. 具有欠压，过载及反极性连线保护，保证安全。

5.符合ANSI ESD STM3.1.标准。

6.可以连接延伸管，可延长消除距离到最远650mm。

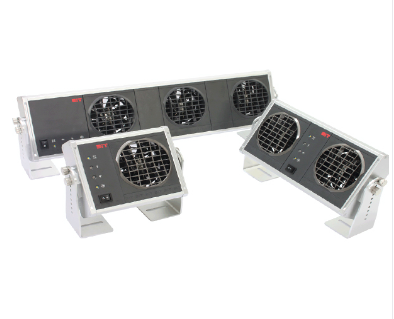

韩国DITAMF90离子风机

更高的离子平衡度：低于30V，离子平衡度可调整。ESD行业专用离子风机！更快的除静电速度。能达到各种半导体行业产品除静电需要，可更换发射针，模块化设计，带工作异常显示！
