北京艾尔利达助力油船静电安全

——GB 42234-2022《油船静电安全技术要求》即将施行

GB42234-2022《油船静电安全技术要求》将于2023年7月1日正式实施！北京艾尔利达选用国际一流的技术和产品，为您解决油船静电跨接接地、静电测量等诸多问题，为您的生产安全保驾护航！

在油船装卸或运输过程中，静电放电的影响是灾难性的。很多火灾爆炸与人员伤亡事故都与静电火花引燃空气中的蒸汽、气体直接相关。因此在油船靠岸后装卸过程消除静电隐患至关重要！

油船爆炸典型案例

2019年9月28日韩国蔚山港油轮爆炸

2020年5月11日印尼Belawan港油轮爆炸事故

油船静电是导致油船爆炸的重要原因之一

众所周知，油船停靠码头装卸作业时，由于石油产品在传输过程中流动、冲流、沉降、喷射、喷雾、溅泼、泡沫及摩擦等，会产生大量的静电。如油品装卸中的喷射起电和冲击起电，高压的液体从喷口处喷出，与空气或壁、板发生碰撞会分裂成很多细小液滴，而液滴破裂时会带电，并形成停留在空气中的雾状小液滴云，喷嘴则因为与液体的快速接触分离也集聚了很大的静电，无论是喷嘴还是带电云，一旦产生火花放电时，极易引发火灾爆炸事故。

因此，国家出台了GB 42234-2022《油船静电安全技术要求》，规范了国内油船静电防控的要求，明确了装卸、洗仓、货油舱压载作业的静电防护措施。

油船静电的控制和防护措施

为了保障油船装卸时的生产安全，艾尔利达建议：

1、采用有效的等电位接地连接设备作为额外的安全措施。运输石油产品和易燃液体的油船或化学品运输船，在装载或卸载时，周边会存在易燃易爆环境。由于油船和码头间的电位差，装载软管、装载臂、或其它导电设备间的连接点处可能会产生火花，为了降低电感中储存能量的风险，必须采用等电位连接的方式，消除放电风险。

2、控制装卸流速

依据不同油品的电导率和输油管管夹，控制最大流速。流速越快，产生的静电也就会越多，危险也随之增加。

3、装油作业结束后，严格遵守规定的静置时间。

4、所有外部设备作业前，应确保设备和船体有效跨接，再进行相关作业。

5、控制装载模式，采取底部装载的方式，防止油品飞溅。

6、人员静电防护：

穿着符合规范的防静电工作服和防静电鞋；

使用合格的防爆型便携设备；

避免员工穿着化纤类衣物，袜子；

不应在防爆区域穿脱衣物、帽子，使用易产生静电的物品。

7、最小点火能是指在爆炸界限内的某种溶剂蒸气，点燃或引爆所需要的最小能源。静电蓄积在物体内，如果只是带电状态并不会引火，但一旦静电能量向空气中放电，火花能量超过溶剂的最小着火能量值时就会起火。因此，检测和报警装置可以用来随时掌握油船静电跨接接地等信息，如果油船构建与大地间的总泄露电阻不合格，可提前预警。

确保油船静电防护的全方位解决方案——北京艾尔利达

北京艾尔利达采用一系列先进的产品和技术，排除油船静电积聚的各种可能，从而避免因油船火花放电引发的燃烧或爆炸事故。

一、采用德国TIMM专业开发的船用型静电接地联锁系统，监控船体“真”接地

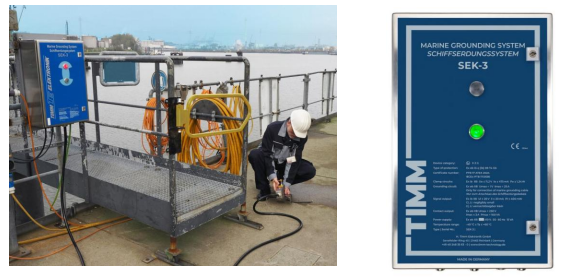

——德国TIMM SEK-3船用静电接地监控联锁系统

我们采用德国TIMM专业开发的SEK-3油船专用的静电接地监控联锁设备，彻底消除油船装卸过程中因船体与大地存在电势差而引发的过热、燃烧、爆炸的风险，实现油船“真”等电位安全接地。

德国TIMM SEK-3船用静电接地监控联锁特点如下：

系统由高质量的控制器、接地夹和电缆组成，高可靠性，长寿命，高性价比；广角显示灯，可从正面、侧面清晰的观察指示灯状态；系统内选用安全继电器，有效提升设备可靠性，保障安全；补偿电缆，可连接更长线缆（最长50m），以满足远距离操作。

◆油船专用，船/岸等电位接地连接监控联锁；

◆ATEX，IECEx防爆认证，本安监控系统；

◆智能联锁控制，接地连接异常，自动报警并关停操作；

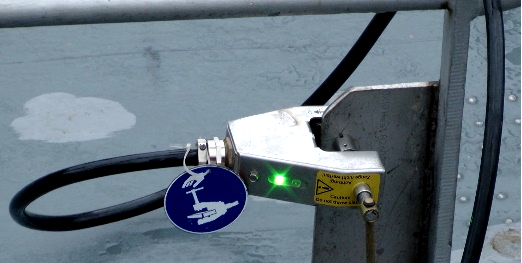

◆带LED油船专用接地夹钳；

◆智能防爆（IEPC）设计，可在通电状态下打开外壳检修；

◆极低的电阻值检测线、带LED油船专用接地夹，杜绝夹持点发热及大电流的产生。

◆权威安全保障，确保最高安全级别！

ATEX欧盟，IECEx国际权威防爆认证，本安监控系统

◆智能联锁控制，消除人为因素引发事故

等电位接地异常，自动报警并关停操作，杜绝危险区的油船装卸电势差放电

◆智能诊断，内外兼控

对外：测量整个接地回路电阻，确保安全。

对内：自动诊断和持续的自我监控，可通过指示灯阵列显示状态，判断故障原因

◆极低的维护成本——高性价比

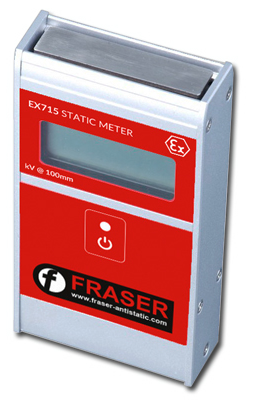

二、对油船各类设备表面静电进行检测——EX715防爆型静电测试仪

我们选用英国FRASER EX715静电测试仪对油船各类设备表面静电进行检测，了解油船设备表面的静电情况以便采取有效措施。

英国FRASER EX715静电测试仪是获得国际IECEx、中国CNEX防爆认证、ATEX防爆认证的手持式防爆静电测试仪！高精度5%、大量程200kv，高可靠性，石油、石化行业已经大量使用。

英国FRASER EX715静电测试仪适用于1区及2区危险区域，测量物体表面静电电压，显示静电的大小及极性，测试结果是分析解决静电问题的科学依据。

三、对员工防静电服、防静电鞋的防静电性能进行检测

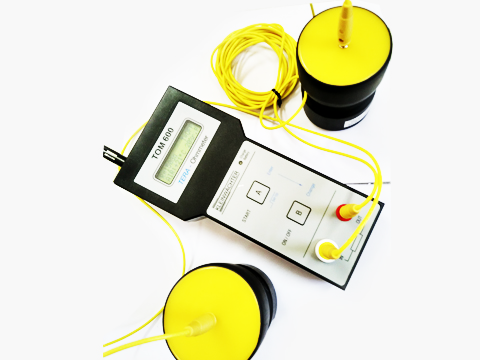

——德国KLEINWACHTER TOM600重锤电阻测试仪

使用德国KLEINWACHTER TOM600重锤电阻测试仪检测员工防静电服、防静电鞋的防静电性能是否合格，杜绝员工使用不合格产品。

专业测量静电电阻，执行标准DINEN62340/EOS–ESD4.1/6.1。

超大量程，2 x 10^4 ~ 2 x 10^12Ω，高精度5%，双行数字显示。测量数据可存储，可连接电脑测试，便于数据的保存和分析。
