Streamtek 优质低价，为您提供更好的选择！

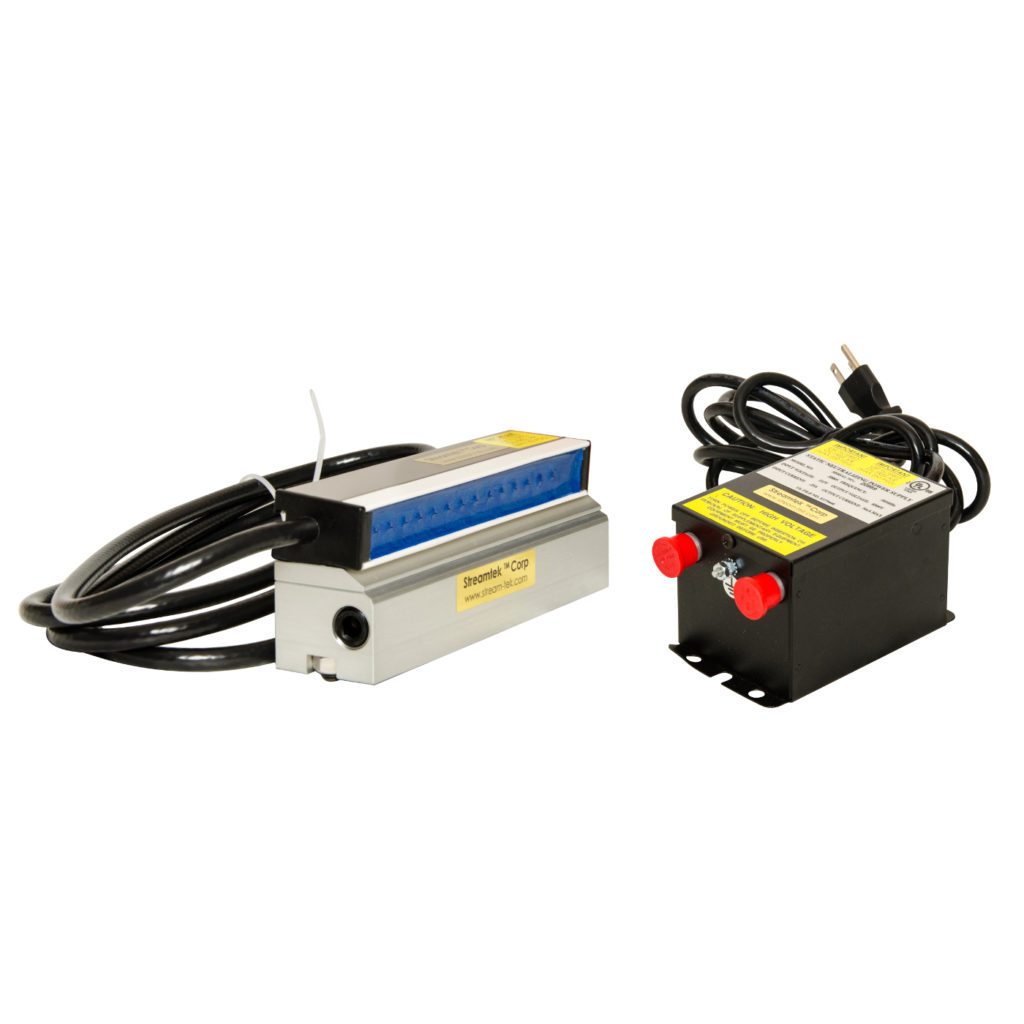

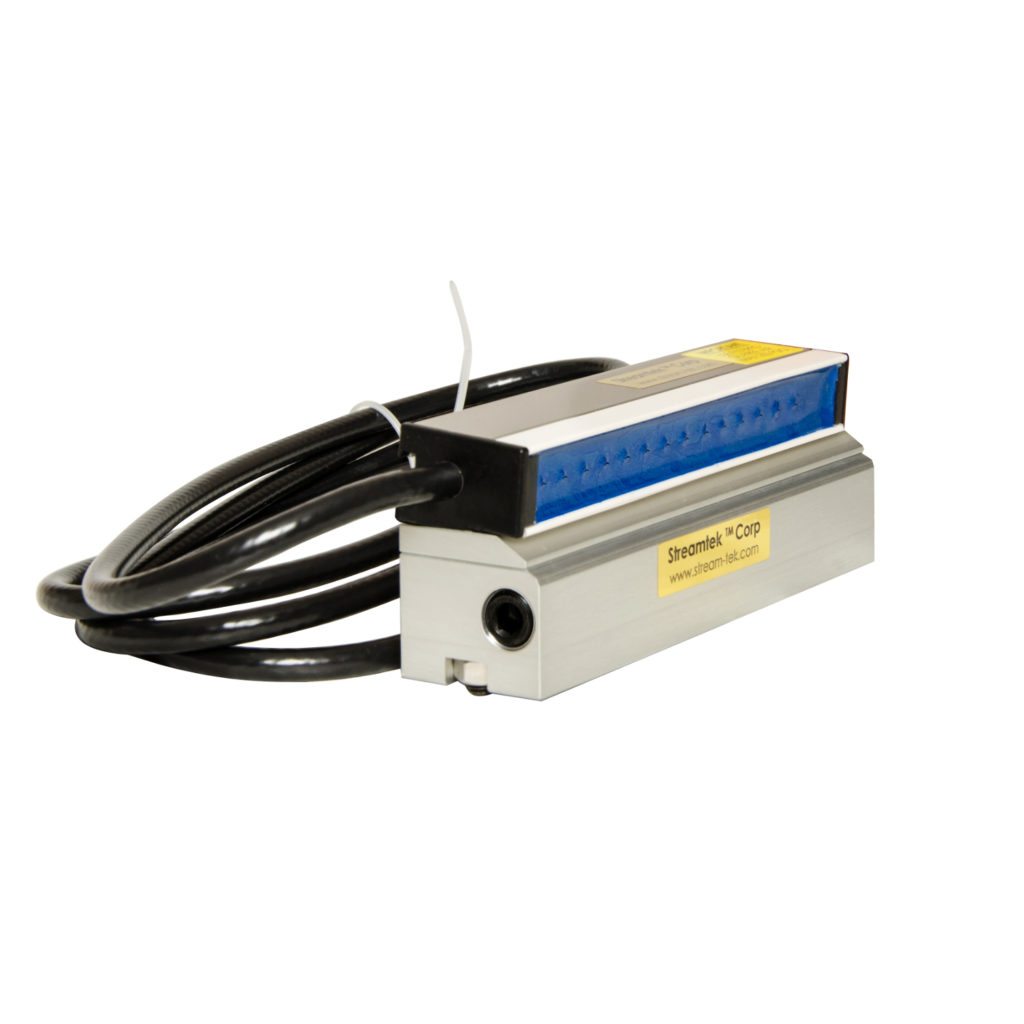

标准气刀组合离子棒，经济型远距离静电消除及清洁
1、整个离子气刀气流均匀。
2、无须单独接地。
3、有效距离达20英尺(6.1m)。
4、耗气量为3.4 SCFM @80PSI。
6、易于安装、坚固、结构紧凑、低维护。
7、使用标准的调压器，即可有效控制气流吹扫力和气流量。
8、无电击，无放射性。
9、静电中和同时气流吹除灰尘。
10、压缩空气进气口可采用后进气或两端进气。应用广泛，各个行业均大量使用！塑料、包装、印刷、薄膜、化工、汽车、电子等行业大量使用。
简介>>
简介
静电会造成大量的问题，例如：
Ø 产品吸附在辊，自身，框架和机器平台上。
Ø 产品上吸附灰尘。
Ø 材料卷曲、干扰、或撕裂。。
Ø 薄板输送过程
STREAMTEK的无电击离子发生器功能强大，可输出大量的正负离子到带电产品表面，中和恢复静电平衡。STREAMTEK离子气刀用于消除静电和灰尘，有效距离达20英尺（6米）！
STREAMTEK离子气刀用来消除板状物品、卷材、包装、印刷品和塑料表面等的静电。改善产品质量，提高生产速度，必须清扫产品表面的静电、颗粒、脏污和灰尘。
如果不考虑噪音和压缩空气消耗，可选用成本较低的标准离子气刀（Regular Ion Air Knife）。
超级离子气刀（Advanced Ionizing Air Knife） 压缩空气消耗少，比如，在压缩空气压力为5PSIG时，每英尺压缩空气用量小于2SCFM。此外，在大多数应用中噪音水平低于50dBA。超级离子气刀可采用端与端装配，组装成更长的离子气而无气隙。

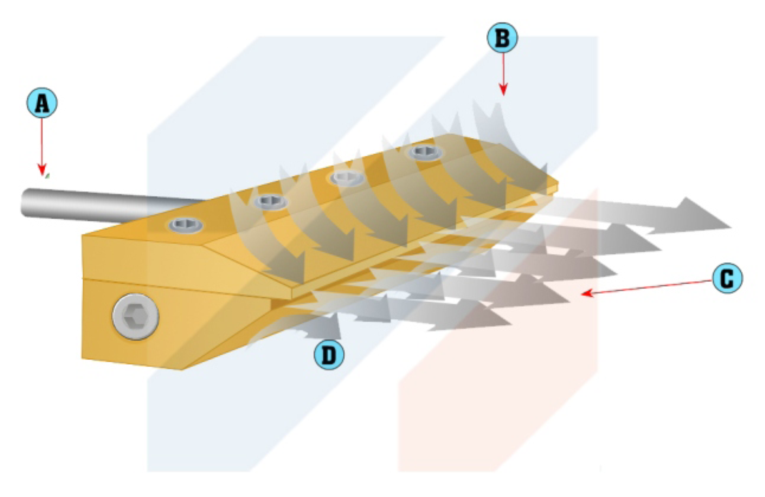

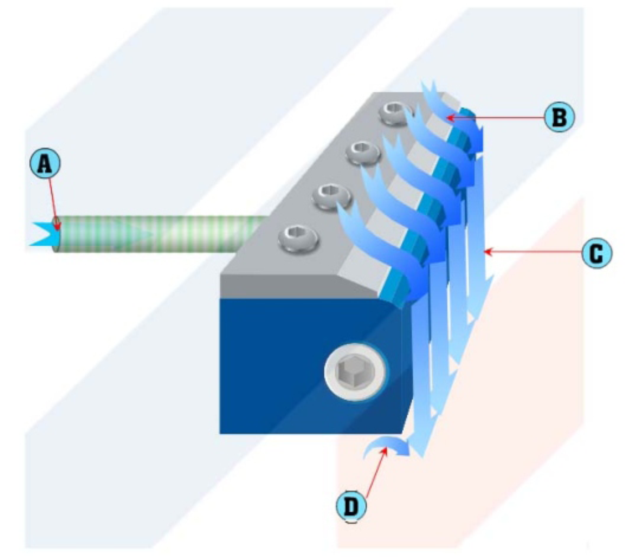

工作原理
（A）压缩空气从后方（或端部）进气口，流入并充满整个气刀腔体。
（B）压缩气流离开离子气刀，由于柯恩达效应，周围的空气被带入，气流放大。

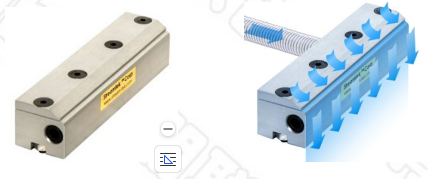

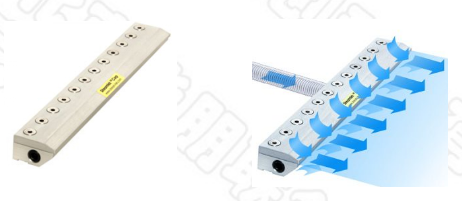

（C）标准离子气刀气流旋转90度向下，超级离子气刀气流向前方流动，均流经静电消除离子棒，形成片状离子层流，吹向带电表面，消除长距离表面的静电。
特点
Ø 整个离子气刀气流均匀。
Ø 离子气刀可无缝隙连接。
Ø 无须单独接地。
Ø 有效距离达20英尺(6.1m)。
Ø 超级离子气刀压缩空气用量仅为2SCFM (57 SLPM)/英寸，标准离子气刀为 3 SC FM (85 SLPM) /英寸@50PSI。
Ø 易于安装、坚固、结构紧凑、低维护。
Ø 使用标准的调压器，即可有效控制气流吹扫力和气流量。
Ø 无电击，无放射性。
Ø 静电中和气流吹除脏污。
Ø 兼容绝大多数4 - 8千伏高压电源。
Ø 压缩空气进气口(1/4" NPTF)可采用后进气或两端进气。
Ø 超级离子气刀在大多数应用中噪音仅为45-50分贝！

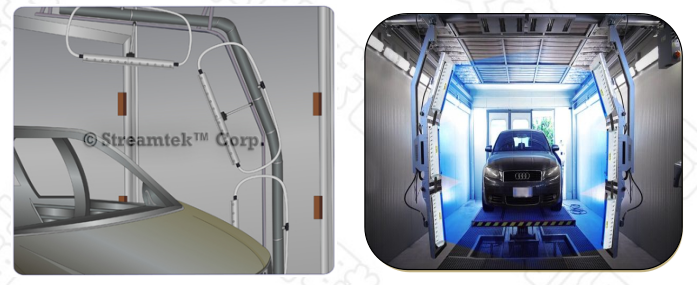

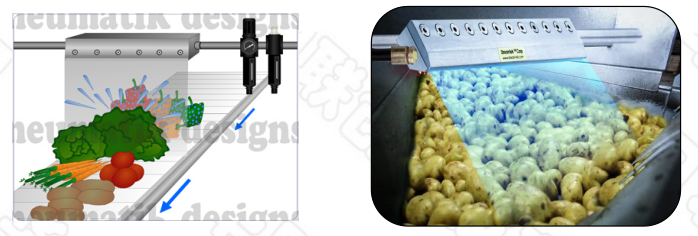

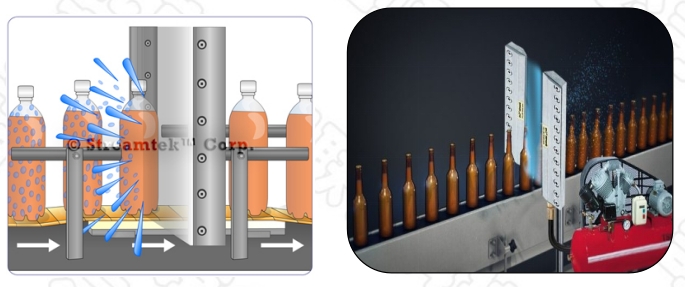

应用
印染：均匀分布的中和离子用于薄膜、分切、覆膜、涂料、制袋、模切、收卷、卷、纸、薄膜、清洁房间,和电子装配作业。
塑料：在塑料挤出、网状处理、成型和制摸操作中，消除灰尘、污物污染和流动问题。
包装：消除外包装、成型、填充、密封、码垛、收缩裹包、仓储和标签操作过程中棘手的静电问题。
印刷：在贴标签、进纸、靠边对位、宽幅、整理、装订、折叠操作中节省时间和防止废品产生。
纺织品及非织品：在筒子架、纺织、粘接、折叠、梳棉、并条、翘曲、卷绕中消除静电可提高生产速度。
性能参数
1、 离子气刀长度
标准离子气刀长度：10种标准规格，分别为：3" (76 mm), 6" (152 mm), 9“（229mm），12" (305 mm), 18" (457 mm), 24" (610 mm), 30" (762 mm), 36" (914 mm), 42" (1067 mm), 48" (1219 mm)。装配卡口接头的10 '(3.04m)屏蔽电缆线与离子棒连接。
超级离子气刀长度： 15种规格，3" (76mm), 6" (152mm), 9" (229mm), 12" (305mm), 18" (457mm), 24" (610mm), 30" (762mm), 36" (914mm), 42" (1067mm), 48" (1219mm), and 54" (1372mm)；60" (1524mm), 72" (1829mm), 84" (2134mm), and 96" (2438mm)。
2、认证：所有STREAMTEK离子棒和电源均为UL认证。

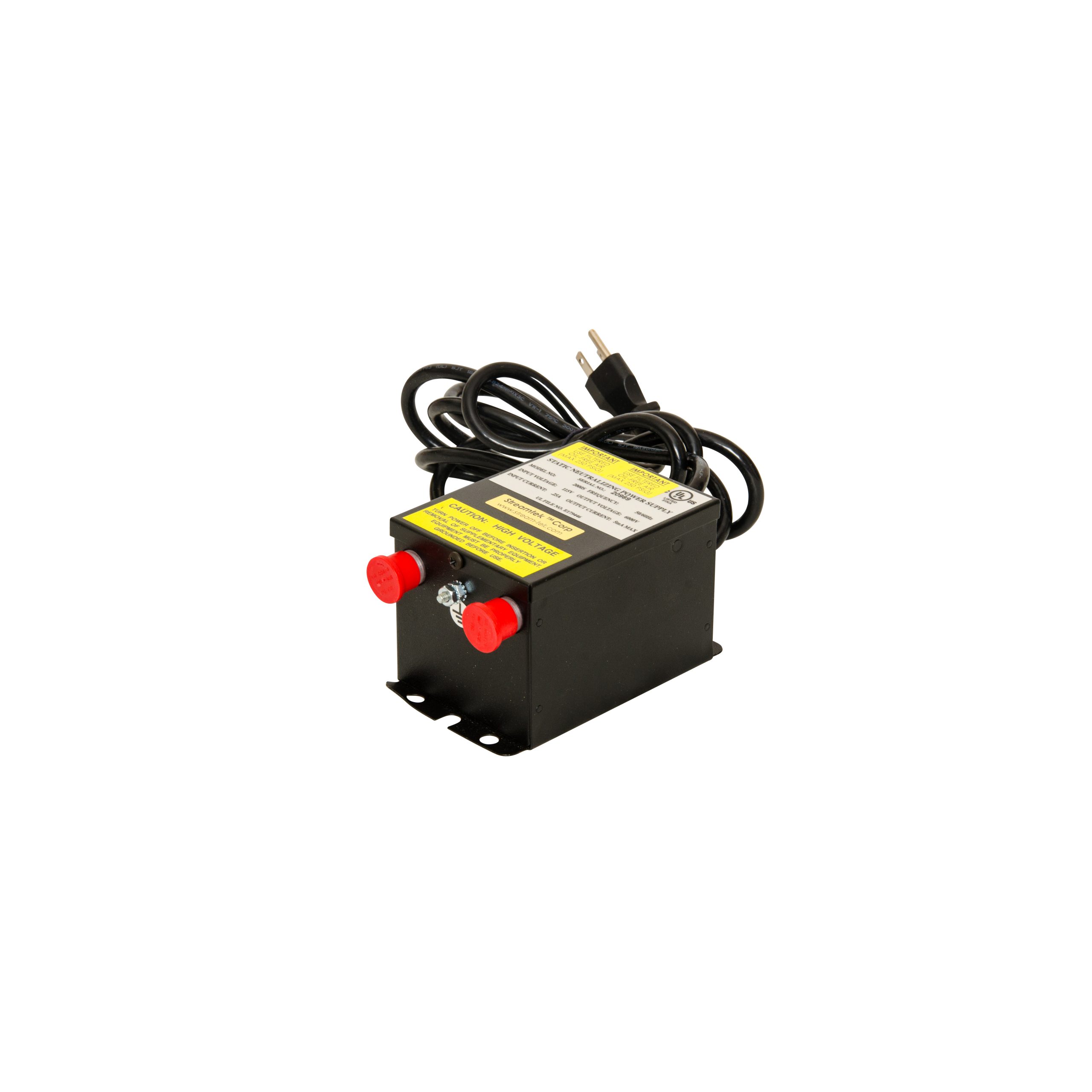

3、6kV电源：
型号 PS220E - 6000 V, 220 V, 50/60 Hz.；
电源有两路输出，可连接两个离子棒。
电源尺寸：3.25"
(H) x 3.5" (W) x 6.75" (L)
83 mm(H) x89 mm(W) x171 mm(L)
4、结构材料
标准气刀：铝质；
离子棒：坚固的PVC和铝本体，所有的关键部件完全密闭。
5、最高环境温度：140° F (60° C)。
6、垫片
所有STREAMTEK气刀采用标准加工的.002" 不锈钢垫片。如果需要更大的吹扫力，可附加一个.002"垫片以增加输出缝隙，形成更大的输出气流。

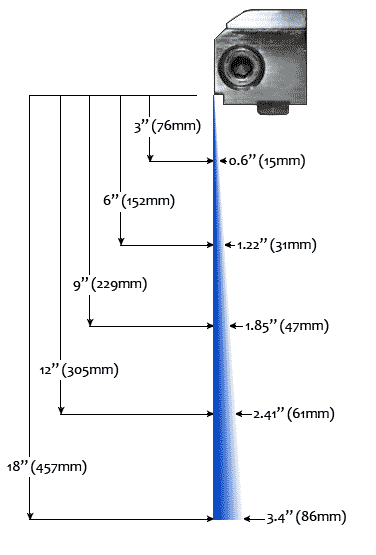

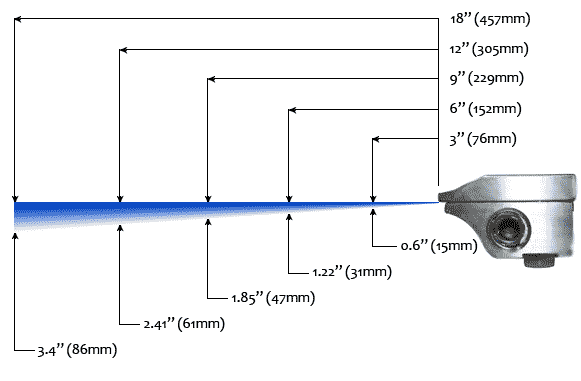

7、标准离子气刀性能及离子气流模式
|
压缩空气压力 |
压缩空气消耗** |
噪音水平 |
消失时间 6kV*** |
|
|
SCFM |
SLPM |
dBA |
秒 |
|
|
10 PSIG (0.7 Bar) |
0.7 |
21 |
67 |
0.38 |
|
20 PSIG (1.4 Bar) |
1.5 |
42.5 |
68 |
0.21 |
|
40 PSIG (2.8 Bar) |
2.1 |
59.4 |
78 |
0.19 |
|
60 PSIG (4.1 Bar) |
2.7 |
76.4 |
83 |
0.16 |
|
80 PSIG (5.5 Bar) |
3.5 |
99 |
86 |
0.16 |
|
100 PSIG (6.4 Bar) |
4.1 |
116 |
90 |
0.16 |
|
120 PSIG (8.4 Bar) |
4.9 |
138.7 |
94 |
0.15 |
* 放大倍数30:1.
** 预装.002" 垫片/每英寸长度
***距目标 6" (152mm)
7、超级离子气刀性能及离子气流模式
|
压缩空气压力 |
压缩空气消耗** |
噪音水平 |
消失时间 6kV*** |
|
|
SCFM |
SLPM |
dBA |
秒 |
|
|
10 PSIG (0.7 Bar) |
0.6 |
18.6 |
43 |
0.32 |
|
20 PSIG (1.4 Bar) |
1.3 |
36.7 |
56 |
0.23 |
|
40 PSIG (2.8 Bar) |
1.7 |
48.1 |
60 |
0.18 |
|
60 PSIG (4.1 Bar) |
2.1 |
59.4 |
64 |
0.16 |
|
80 PSIG (5.5 Bar) |
2.9 |
82.1 |
69 |
0.16 |
|
100 PSIG (6.4 Bar) |
3.3 |
93.4 |
72 |
0.16 |
|
120 PSIG (8.4 Bar) |
4.0 |
113.2 |
75 |
0.15 |
* 放大倍数40:1.
** 预装.002" 垫片/每英寸长度
***距目标 6" (152mm)

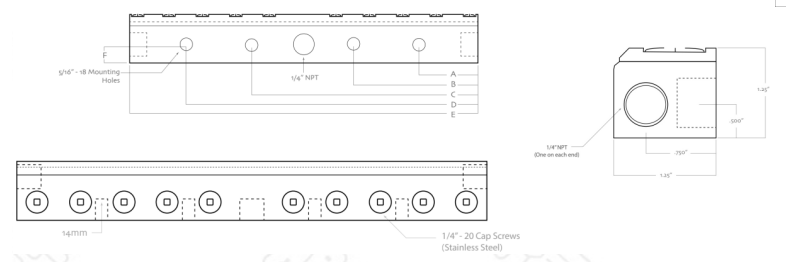

规格尺寸
标准离子气刀规格尺寸
|
标准气刀规格尺寸 |
|||||||
|
|
A |
B |
C |
D |
E |
F |
背部入口 |
|
3" (76 mm) |
0.7" |
- |
- |
2.3" |
3" |
0.32" |
1 |
|
6" (152 mm) |
1.3" |
- |
- |
4.6" |
6" |
0.32" |
1 |
|
9" (229 mm) |
1.3" |
- |
- |
7.3" |
9" |
0.32" |
1 |
|
12" (305 mm) |
1.3" |
3.3" |
8.7" |
10.7" |
12" |
0.32" |
1 |
|
18" (457 mm) |
1.4" |
5.9" |
12.1" |
16.6" |
18" |
0.32" |
2 |
|
24" (610 mm) |
1.4" |
9.1" |
14.9" |
22.6" |
24" |
0.32" |
2 |
|
30" (762 mm) |
1.5" |
9.1" |
20.9" |
28.5" |
30" |
0.32" |
2 |
|
36" (914 mm) |
1.5" |
9.1" |
26.9" |
34.5" |
36" |
0.32" |
2 |
|
42"(1067 mm) |
1.5" |
9.1" |
32.9" |
40.5" |
42" |
0.32" |
2 |
|
48" (1219 mm) |
1.5" |
9.1" |
38.9" |
46.5" |
48" |
0.32" |
3 |
超级离子气刀规格尺寸
|
超级气刀规格尺寸 |
|||||||
|
|
A |
B |
C |
D |
E |
背部入口 |
两侧入气口 1/4" NPT |
|
3" (76 mm) |
.645" |
1.98" |
1" |
0.21" |
- |
1 |
0 |
|
6" (152 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
1 |
2 |
|
9" (229 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
2 |
2 |
|
12" (305 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
2 |
2 |
|
18" (457 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
2 |
2 |
|
24" (610 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
2 |
2 |
|
30" (762 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
2 |
2 |
|
36" (914 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
2 |
2 |
|
42" (1067 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
2 |
2 |
|
48" (1219 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
3 |
2 |
|
54" (1372 mm) |
1" |
1.98" |
1.5" |
0.52" |
0.95" |
3 |
2 |
选型
|
长度 |
铝制:标准离子气刀 |
铝制: 标准离子气刀/电源 （离子气刀+电源） |
|
|
|
|
|
|
|
3" |
Z1-AE03SDA |
Z2-AE03SDA |
|
|
6" |
Z1-AE06SDA |
Z2-AE06SDA |
|
|
9" |
Z1-AE09SDA |
Z2-AE09SDA |
|
|
12" |
Z1-AE12SDA |
Z2-AE12SDA |
|
|
18" |
Z1-AE18SDA |
Z2-AE18SDA |
|
|
24" |
Z1-AE24SDA |
Z2-AE24SDA |
|
|
30" |
Z1-AE30SDA |
Z2-AE30SDA |
|
|
36" |
Z1-AE36SDA |
Z2-AE36SDA |
|
|
42" |
Z1-AE40SDA |
Z2-AE40SDA |
|
|
48" |
Z1-AE48SDA |
Z2-AE48SDA |
|
|
长度 |
铝制:超级离子气刀 |
铝制: 超级离子气刀套件 （超级离子气刀+电源） |
铝制: 超级离子气刀套件 （超级离子气刀+电源 +过滤器） |
|
|
|
|
|
|
3" |
Z1-AE03SPA |
Z2-AE03SPA |
Z3-AE03SPA |
|
6" |
Z1-AE06SPA |
Z2-AE06SPA |
Z3-AE06SPA |
|
9" |
Z1-AE09SPA |
Z2-AE09SPA |
Z3-AE09SPA |
|
12" |
Z1-AE12SPA |
Z2-AE12SPA |
Z3-AE12SPA |
|
18" |
Z1-AE18SPA |
Z2-AE18SPA |
Z3-AE18SPA |
|
24" |
Z1-AE24SPA |
Z2-AE24SPA |
Z3-AE24SPA |
|
30" |
Z1-AE30SPA |
Z2-AE30SPA |
Z3-AE30SPA |
|
36" |
Z1-AE36SPA |
Z2-AE36SPA |
Z3-AE36SPA |
|
42" |
Z1-AE40SPA |
Z2-AE40SPA |
Z3-AE40SPA |
|
48" |
Z1-AE48SPA |
Z2-AE48SPA |
Z3-AE48SPA |
|
54" |
Z1-AE54SPA |
Z2-AE54SPA |
Z3-AE54SPA |
|
60" |
Z1-AE60SPA |
Z2-AE60SPA |
Z3-AE60SPA |
|
72" |
Z1-AE72SPA |
Z2-AE72SPA |
Z3-AE72SPA |
|
84" |
Z1-AE84SPA |
Z2-AE84SPA |
Z3-AE84SPA |
|
96" |
Z1-AE96SPA |
Z2-AE96SPA |
Z3-AE96SPA |
附件
|
离子风刀附件 |
||
|
|
型号 |
描述 |
|
|
PS120E |
2路 输出电源(110V, 50/60 Hz) |
|
PS220E |
2路 输出电源(220V, 50/60 Hz) |
|
|
|
PSCBL-05 |
5英尺电缆线 |
|
PSCBL-15 |
15英尺电缆线 |
|
|
PSCBL-20 |
20英尺电缆线 |
|
|
PSCBL-30 |
30英尺电缆线 |
|
|
|
715 |
数字静电测试仪200KV，精度5%，带便携盒 |
通用附件
|
过滤器 |
|||
|
图例 |
型号 |
描述 |
|
|
|
FTR014-2 |
1/4" NPT 自动排水过滤器, 43 SCFM |
|
|
FTR038-1 |
3/8" NPT自动排水过滤器, 75 SCFM |
||
|
FTR012-2 |
1/2" NPT自动排水过滤器, 100 SCFM |
||
|
FTR034-1 |
3/4" NPT自动排水过滤器, 230 SCFM |
||
|
FTR100-1 |
1" NPT 自动排水过滤器, 300 SCFM |
||
|
调压器 |
|||
|
图例 |
型号 |
描述 |
|
|
|
PR014-1 |
1/4" NPT 调压器, 49 SCFM |
|
|
PR038-1 |
3/8" NPT调压器, 84 SCFM |
||
|
PR012-1 |
1/2" NPT调压器，84 SCFM |
||
|
PR034-1 |
3/4" NPT调压器, 220 SCFM |
||
|
PR014-11 |
表头, 1/4" NPT |
||
|
油过滤器 |
|||
|
图例 |
型号 |
描述 |
|
|
|
OIL014-1 |
1/4" NPT 自动排放过滤器, 24 SCFM |
|
|
OIL038-1 |
3/8" NPT自动排放过滤器, 37 SCFM |
||
|
OIL034-1 |
3/4" NPT自动排放过滤器, 180 SCFM |
||
|
阀 |
|||
|
图例 |
型号 |
描述 |
|
|
|
VLV014-1 |
1/4" NPT, 手动阀 |
|
|
VLV038-1 |
3/8" NPT, 手动阀 |
||
|
VLV012-1 |
1/2" NPT, 手动阀 |
||
|
VLV100-1 |
1" NPT, 手动阀 |
||
|
压缩空气软管 |
|||
|
图例 |
型号 |
描述 |
|
|
|
CAH0010 |
3/8" 压缩空气管, 10' (305cm) |
|
|
CAH0015 |
3/8" 压缩空气管, 15' (457cm) |
||
|
CAH0020 |
3/8" 压缩空气管, 20' (610cm) |
||
|
CAH0030 |
3/8" 压缩空气管, 30' (914cm) |
||
|
CAH0040 |
3/8" 压缩空气管, 40' (1219cm) |
||
|
CAH0050 |
3/8" 压缩空气管, 50' (1524cm) |
||
