压缩空气或蒸汽驱动；
通风/抽风；
可在高温位置使用；
可用于危险场合。

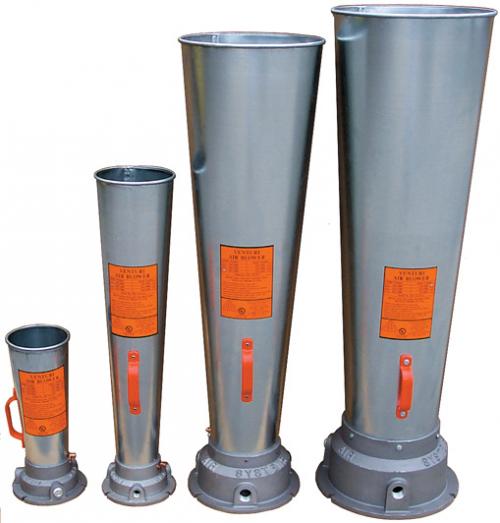

产品简介
美国ASI强力文氏风机应用范围很广，它是一种无活动部件而且能产生高通风量的设备，它使用压缩空气或者蒸汽为动力。因此风机适用于危险性气体的场合。
美国ASI强力文氏风机是基于文丘里原理工作的通风、排风设备，它通过其金属基座上的小喷口的压缩空气或蒸汽膨胀带动或加速锥形管腔内的空气来产生强大的运动气流。
美国ASI强力文氏风机通常应用于罐区、化工塔、炼油厂、化工厂、压力容器、冷却和干燥系统等狭窄工况环境下的通风和抽风。如在货仓、检修通道口、翻砂铸造和玻璃厂的喷沙处理区域、造船厂等均大量采用。
特点
• 安全排出危险蒸汽及烟雾；
• 利用压缩空气或蒸汽操作；
• 无移动部件；
• 静电接地耳片为标准接地装置；
• 铸铝基座，重量轻；
• 镀锌钢喇叭形部件，可更换；
• 钢把手，方便移动；
• 可在高温位置使用；
• 也供应大型号文丘里风机，风量可达8000CFM（226立方/分）
使用指南
压缩空气或水蒸汽的最大入口压力为140psi(9.7bar)。
为了消除静电，所有风机的基座都带有接地耳片，可以在危险环境中使用，附带的接地线可以释放任何可能产生的静电。这些风机无移动零部件，是危险环境通风的理想工具。
建议使用一个最小直径为1/2″的软管连接气源和风机基座侧面的入口风嘴。
为了消除静电，所有风机的基座都带有接地板，您可以在任何爆炸环境中使用这款风机，附带的接地线可以释放任何可能产生的静电。这些风机无移动零部件，是危险环境通风的理想工具。基座由优质的铝合金制成。
需避免在铁槽罐或其它铁质物的表面拖拉基座。应留意避免喷口被堵塞，建议使用蒸汽净化器对其进行定期清洁。
注意：当风机用于爆炸性环境时，保护基座装置的安全需使用黄铜螺钉和螺帽。

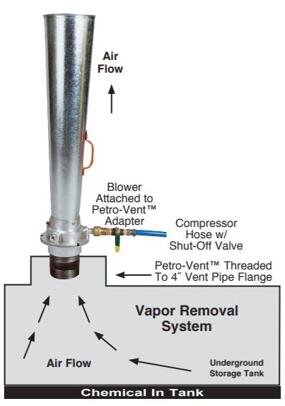

Petro-venti气动油罐通风机适配器

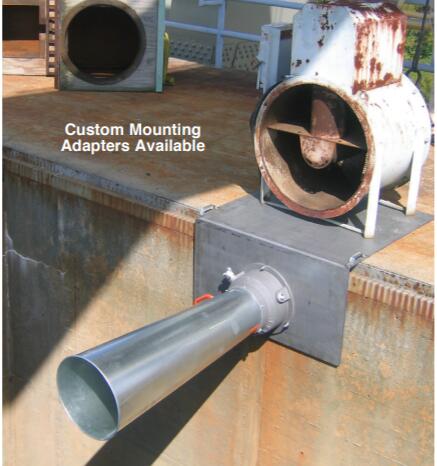

Petro-venti气动油罐通风机满足地下储罐危险区域通风的要求。一个特制的螺纹法兰适配器可直接与大多数储罐上的４"排风管直接连接。ASI-1000,ASI-1200,ASI-2900直接用螺栓固定在兼容的法兰适配器上。
法兰适配器
|
型号 |
描述 |
|
ASI-12ADPT |
Petro－vent适配器，包括法兰适配器，及４"螺纹接套，适合ASI-1000及ASI-1200风机。 |
|
ASI-29ADPT |
Petro－vent适配器，适合ASI-2900风机。 |
规格参数
|
|
50 PSIG |
70 PSIG |
90 PSIG |
|
型号 |
总风量 |
总风量 |
总风量 |
|
ASI-1000 |
935CFM / 26.5m3/min |
1274CFM / 36.1m3/min |
1422CFM / 40.2m3/min |
|
ASI-1200 |
1211CFM / 34.3m3/min |
1429CFM / 40.4m3/min |
1580CFM / 44.7m3/min |
|
ASI-2900 |
2770CFM / 78.4m3/min |
3340CFM / 94.5m3/min |
3752CFM / 106.2m3/min |
|
ASI-4100 |
3785CFM / 107.1m3/min |
4562CFM / 129.1 m3/min |
5041CFM / 142.7 m3/min |
|
型号 |
耗气量 |
耗气量 |
耗气量 |
|
ASI-1000 |
38 CFM / 1.1 m3/min |
53 CFM /1.5 m3/min |
64 CFM / 1.8 m3/min |
|
ASI-1200 |
38 CFM / 1.1 m3/min |
53 CFM /1.5 m3/min |
64 CFM / 1.8 m3/min |
|
ASI-2900 |
76 CFM / 2.2 m3/min |
99 CFM /2.8 m3/min |
127 CFM / 3.6 m3/min |
|
ASI-4100 |
117 CFM / 3.3 m3/min |
152 CFM /4.3 m3/min |
197 CFM / 5.6 m3/min |
|
型号 |
全长 |
基座直径 |
喇叭顶部直径 |
NPT 入气口 |
螺栓分布圆直径 |
基座插槽 |
重量 |
|
ASI-1000 |
16.31"/ 414.27mm |
7.38"/ 187.45mm |
157.23mm |
1/2" |
6.75"/ 171.45mm |
0.31"/ 7.87mm |
5.3 lbs./ 2.4kg |
|
ASI-1200 |
32.12"/ 815.85mm |
7.38"/ 187.45mm |
7.37"/ 187.20mm |
1/2" |
6.75"/ 171.45mm |
0.31"/ 7.87mm |
8.1 lbs./ 3.7kg |
|
ASI-2900 |
44.00"/ 1117.6mm |
11.16"/ 283.46mm |
13.00"/ 330.2mm |
1" |
10.28"/ 261.11mm |
0.43"/ 10.92mm |
22.1 lbs./ 10kg |
|
ASI-4100 |
46.50"/ 1181.1mm |
14.31"/ 363.47mm |
14.37"/ 365mm |
1" |
13.18"/ 334.77mm |
0.56"/ 14.22mm |
32.3 lbs./ 14.7kg |

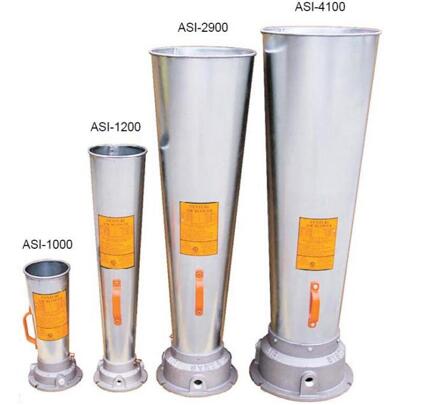

文丘里风机选型
|
型号 |
描述 |
|
ASI-1000 |
气动文丘里风机，16.31"（414mm）长 |
|
ASI-1200 |
气动文丘里风机，32.12"（816mm）长 |
|
ASI-2900 |
气动文丘里风机，44.00" (1118mm) 长 |
|
ASI-4100 |
气动文丘里风机，46.50" (1181mm) 长 |
注意：入气接头单独订购。
