◆容器、桶，储罐等所有孤立导体静电安全释放及联锁控制；

◆系统由监控器，接地夹钳及线缆组成；

◆ATEX欧盟，CQST中国，SIL2，权威防爆认证，本安监控系统；

◆LED阵列显示报警，并帮忙诊断原因；

◆持续监测及联锁控制，接地异常，自动关停操作；

◆智能防爆（IEPC）设计，在通电状态下允许打开外壳，快速检修；

◆系统内选用安全继电器，确保安全；

在石油化工、化学、制药以及食品和饲料工业中，任何可燃物料的传输，装卸，混装，搅拌的过程，由于材料间相互摩擦会产生大量的静电。如不及时消除静电，静电积聚易引发静电放电火花，将造成燃烧或爆炸的重大事故！

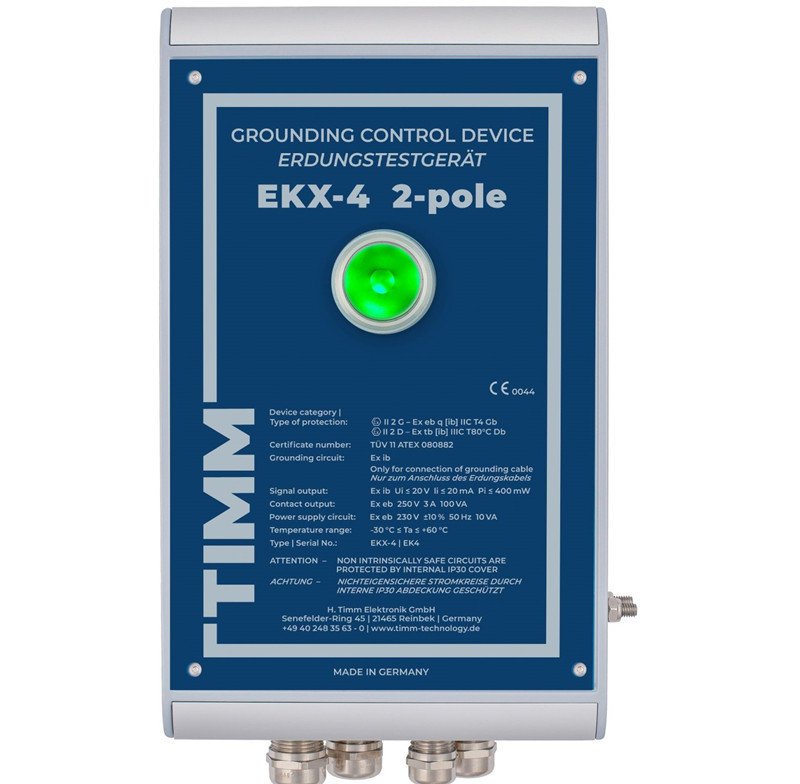

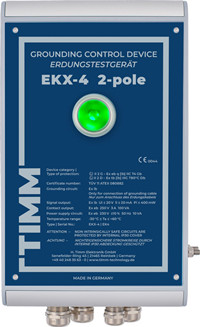

为此，德国TIMM专业开发了TIMM EKX-4 (两极)通用型静电接地监控联锁系统，适用于所有孤立导体静电接地，如料桶、提桶、搅拌机、复合型中型散装容器等，彻底消除操作过程中因静电引发的燃烧或爆炸的风险。

特点及优势

◆五大安全保障，确保最高安全级别！

ATEX欧盟，CQST中国，EAC Ex俄罗斯，SIL2功能安全认证，权威防爆认证，本安监控系统

◆智能联锁控制，消除人为因素引发事故

接地异常，自动报警并关停操作，杜绝危险区的罐车静电放电。

◆极广泛的应用——适用于所有孤立导体静电接地

可能与接地电位绝缘的容器，IBCs散装容器，桶或托盘等。

◆智能诊断，内外兼控

对外：测量整个接地回路电阻，确保安全。

对内：自动诊断和持续的自我监控，可通过指示灯阵列显示状态，判断故障原因。

◆智能防爆（IEPC）设计

更高安全性，在通电状态下允许打开外壳以快速更换线缆或配置，快速检修。

◆极低的维护成本——高性价比

整个系统由高质量的控制器、接地夹和电缆组成，高可靠性，长寿命，高性价比。

广角显示灯罩，可从正面、侧面清晰的观察指示灯状态。

系统内选用安全继电器，有效提升设备可靠性，保障安全。

补偿电缆，可连接更长线缆（最长50m），以满足远距离操作。

NAMUR-兼容EX i等级控制输出。

智能防爆概念

最高安全级别-在危险区域。

领先的技术-监控、诊断及应用配置。

易于操作-能在危险区打开外壳操作。

防爆认证及标准

ATEX欧盟，CQST中国，EAC Ex俄罗斯，SIL2国际功能安全认证。

符合ATEX 2014/34/EU。

可在1、2气体防爆区和21、22粉尘防爆区安装。

功能原理

TIMM通用型静电接地控制系统由显示控制器，接地线缆和夹钳组成，确保静电荷被安全释放入大地。

每次操作前，将EKX-4（两极）系统中接地夹钳连接到待接地容器。

→系统持续监测包括夹钳夹持点的接地连接电阻。

→仅在检测到设备连接并正确接地时，电子控制输出才切换到允许状态，同时控制器亮绿灯，散射LED，灯光大范围可见。

→如果接地连接出现任何中断，EKX-4（两极）控制器红灯亮，灌装、搅拌等操作会立即被停止。

应用

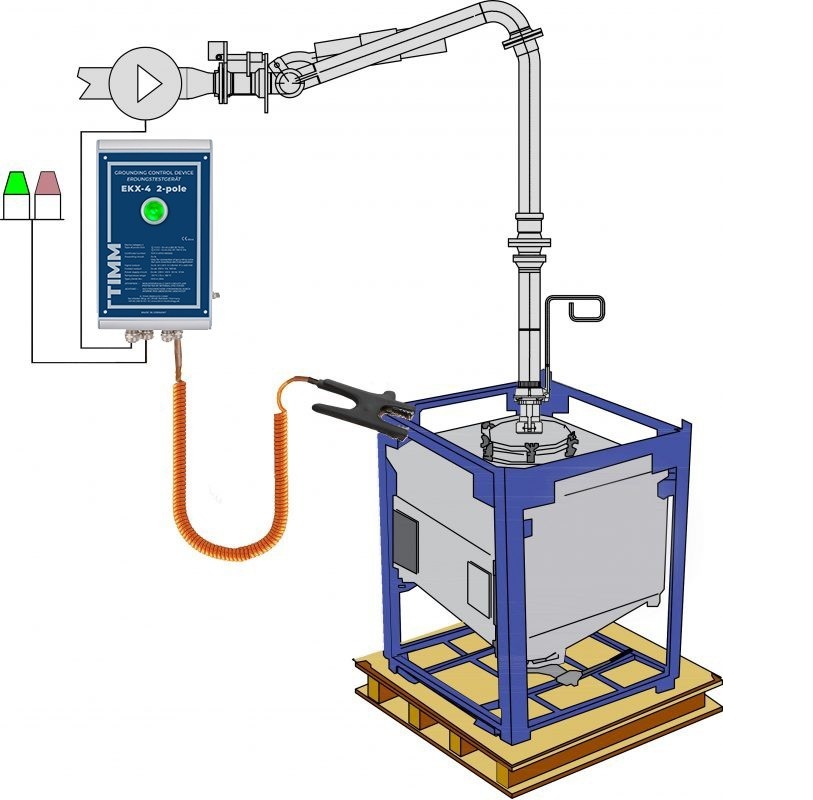

EKX-4（两极）静电接地系统固定式安装在装载/卸载龙门架、灌装站、搅拌机等附近，提供持续监控型静电接地，可直接安装在1、2和21、22区的气体和粉尘危险区，其控制输出可连接到装载控制系统（PLC、DCS等）。

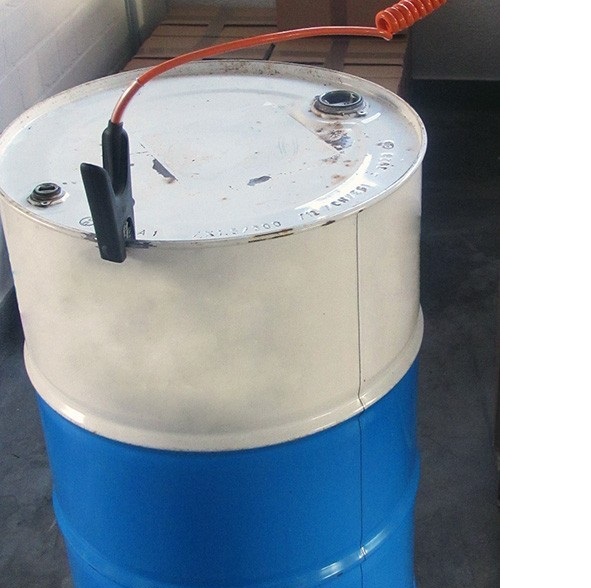

典型应用：容器、IBC或桶，在自动化工业过程中，还可以应用于使用托盘在输送机上处理材料的接地。

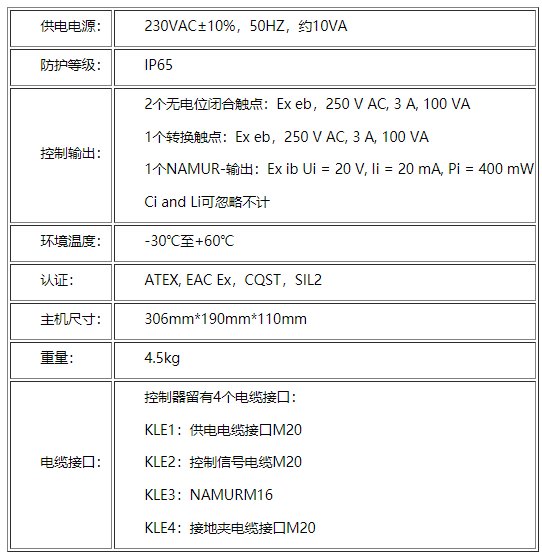

技术参数

附件：

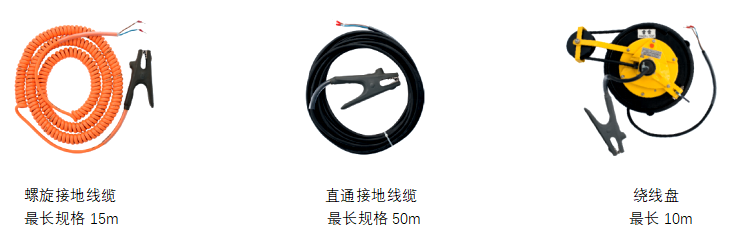

接地夹钳及线缆

----------------------------------------------------------------------------------------------------------------------------------

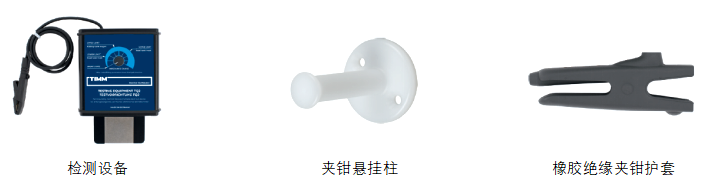

其它附件

---------------------------------------------------------------------------------------------------------------------------------------
