与Schnier高压发生器一起使用
1. 放电时间100KV<1s，大大缩短了静电喷涂过程的循环时间；
2. 结构坚固，设计用于超过100万个开关周期；
3. 小尺寸，可装在机械臂上使用；
简介>>
放电器与静电喷涂系统中的高压发生器一起使用，其主要功能是释放系统中储存的能量。放电过程快速且可靠。
放电器与高压发生器并联，因而它有2个高压连接，a-连接高压发生器，b-连接到喷涂系统。这两个高压连接彼此电连接。在正常运行（未启动）时，仅有一个最大10µA的泄漏电流流经放电器。如果放电器被启动，一个恒定的放电电流会流经放电器，一秒钟内放电100 kV/2nF。
放电器高压部分完全封装在环氧树脂层内，意味着它可以在任何位置运行，也可以装在机械臂上使用。
特点>>
放电时间100KV<1s，大大缩短了静电喷涂过程的循环时间；
ATEX标准：KAT. 3GD；
结构坚固，设计用于超过100万个开关周期；
小尺寸，可装在机械臂上使用；
与Schnier高压发生器一起使用；

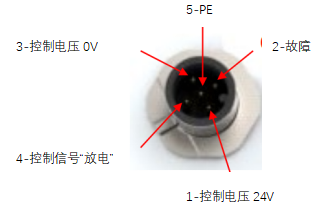

引线分配>>
规格参数>>
|
型号 |
Smart-D 210 |
|
订购代码 |
810547 |
|
额定电压 |
100KV DC |
|
测试电压 |
120KV DC |
|
最大工作电流 |
1mA(高压电路) |
|
高压连接 |
4mm 插口 |
|
高压连接数量 |
2 |
|
插入深度 |
>=70mm(需要填充绝缘油脂) |
|
HV线缆直径 |
6-9.5mm |
|
接地连接 |
M6螺栓 |
|
允许的泄漏电流 |
≤ 10 µA at 100 kV |
|
100KV/2nF放电时间 |
≤ 1 s |
|
切换周期 |
> 1 Mio. |
|
信号电平及允许电流消耗符合PLC标准 IEC61131 |
|
|
控制电压 |
24 V DC -15% / +20% |
|
驱动电流 |
≤ 500 mA |
|
反向极性保护 |
60V |
|
信号电平高 |
11-30V DC |
|
信号电平低 |
-3 至5V DC |
|
放电控制信号 |
Low/high（启动/未启动） |
|
故障反馈 |
HIGH / LOW (无故障/ 故障) |
|
连接器类型 |
M12 5 pin A-coded 圆形连接器 |
|
运行环境 |
+5° C to +70° C max. 90 % r.H. |
|
储放温度 |
-10° C to +70° C |
|
重量 |
约1,5 kg |
|
防护等级 |
IP 54 |
|
ATEX |
Kat. 3GD |

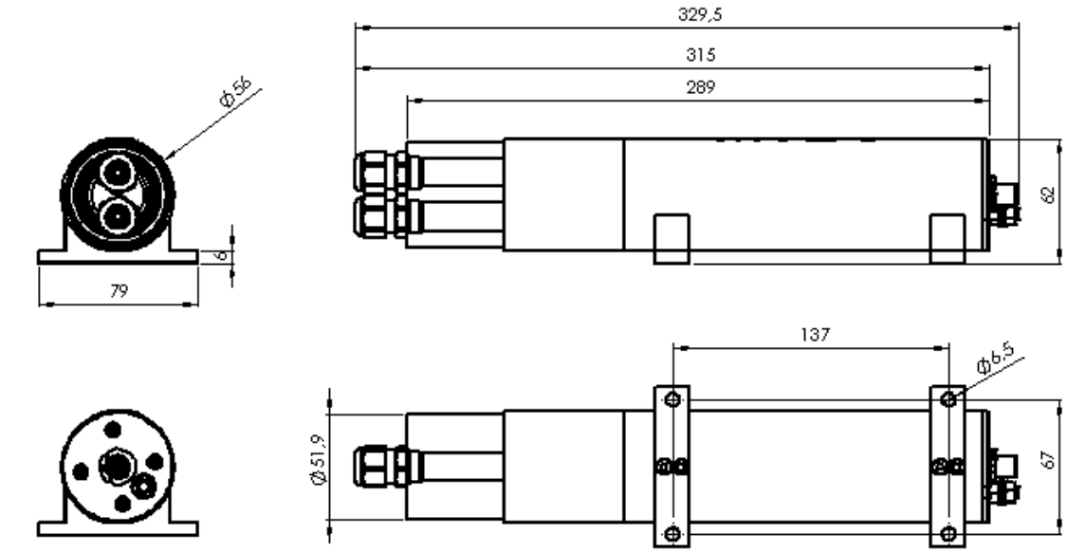

产品尺寸>>
应用>>
Schnier带smart D210放电器的静电发生器
