◆底装槽车溢流静电接地监控联锁

◆ATEX欧盟，IECEx国际，SIL2功能安全性认证;

◆智能联锁控制，消除人为因素引发事故;

◆根据槽车安装类型自动激活操作模式，自动接地类型识别;

◆最多可支持8个2线传感器及12个5线传感器;

◆装卸车插头的停车位置信号;

◆智能诊断，所有安全相关功能的持续自检;

◆自我监测控制输出，可配置输出及一个数据通讯端口;

◆智能防爆（IEPC）设计,在通电状态下允许打开外壳快速检修;

◆通过操纵杆导航，菜单操作，自明配置；选用安全继电器;

◆罐区存储奖17：最具价值产品奖.

当石油码头/炼油厂的油罐车进行底部装车作业时，需要将燃油传输到封闭的罐舱中，装载量高，又不可能进行人工监督。为防止危险溢流、静电累积、排放蒸发，必须要辅助配有紧急关停、监测接地、及油气收集系统，以确保装车过程的安全。

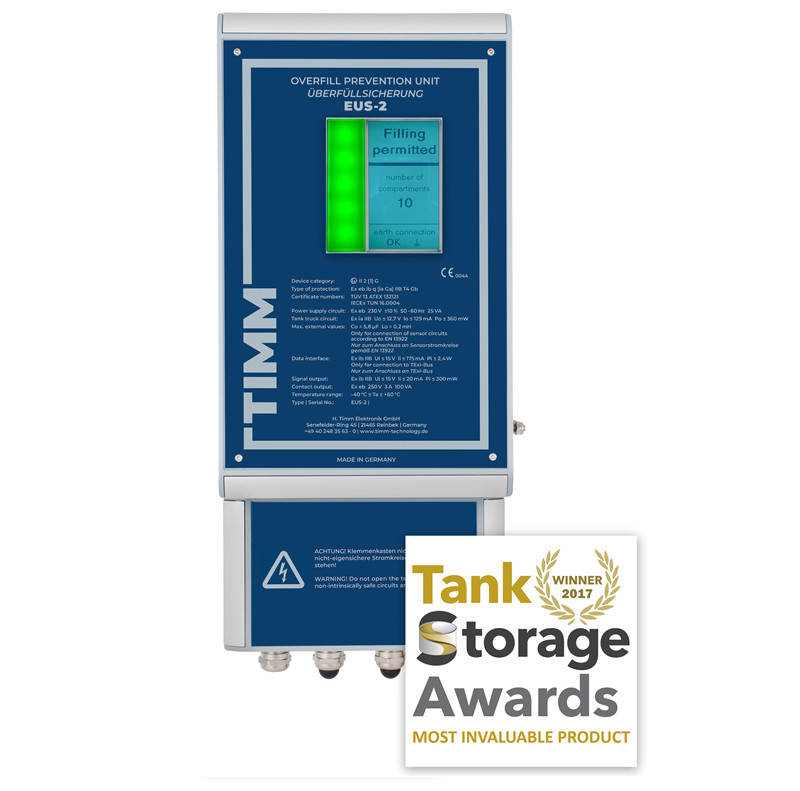

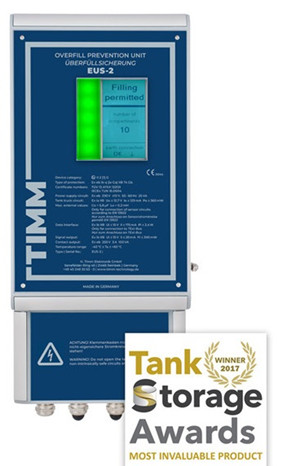

德国TIMM专业研发EUS-2溢流接地系统，适用于底装槽车溢流静电接地联锁监控，确保安全。

特点及优势

◆权威安全保障，确保安全

ATEX欧盟，IECEx国际，PESO印度，SIL2功能安全性认证

罐区存储奖17：最具价值产品奖

◆智能联锁控制，消除人为因素引发事故

根据槽车安装类型自动激活操作模式

自动接地类型识别

最多可支持8个双线传感器及12个5线传感器

装卸车插头的停车位置信号

◆智能诊断，内外兼控

所有安全相关功能的持续自检

自我监测控制输出，可配置输出及一个数据通讯端口

◆智能防爆（IEPC）设计

更高安全性，在通电状态下允许打开外壳以快速更换线缆或配置，快速检修

◆低维护成本——高性价比

多语言文本显示

通过操纵杆导航，菜单操作，自明配置；

系统选用安全继电器。

智能防爆概念

高安全级别-在危险区域

前沿的技术-监控、诊断及应用配置

易于操作-能在危险区打开外壳操作

防爆认证及标准

ATEX欧盟，IECEx国际，PESO印度，SIL2功能安全性认证

防爆等级：

符合ATEX 2014/34/EU

EX II 2 [1] G-Ex eb ib q [ia Ga] IIB T4 Gb

功能原理

EUS-2控制器是防溢流及静电接地系统的中心部分，符合欧盟VOC94/63/EC和美国AOI RO1004标准。

EUS-2监测槽车罐舱上的液位传感器，槽车底盘与装载架基架间的接地连接，及油气收集连接。

只有在满足安全装载的所有条件时，EUS-2才会允许装载。

如果检测到危急情况，装卸将被立即中断。

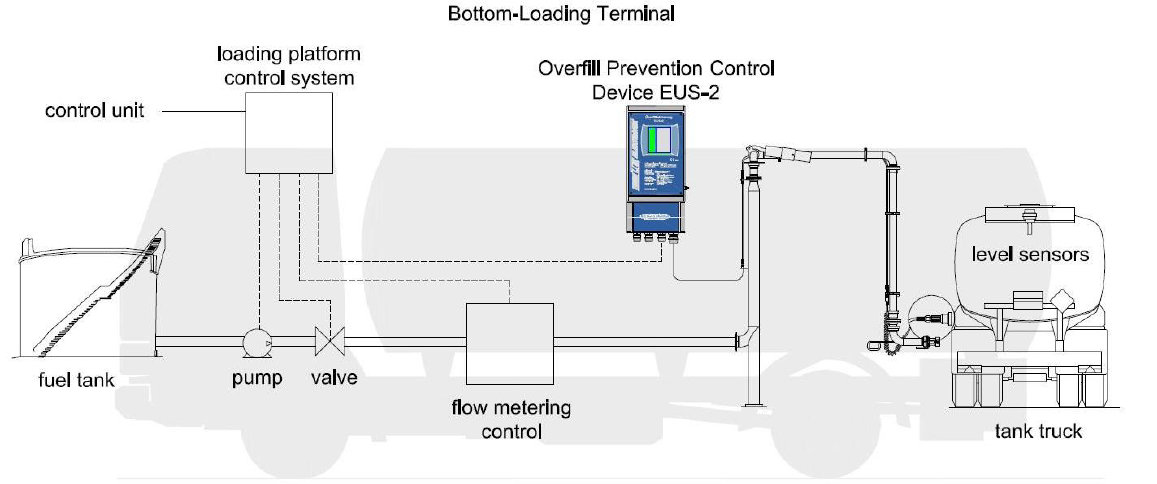

应用

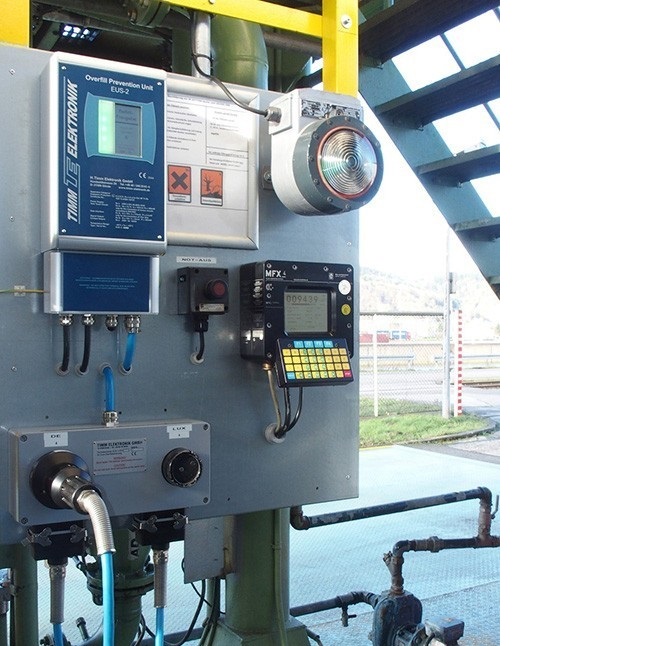

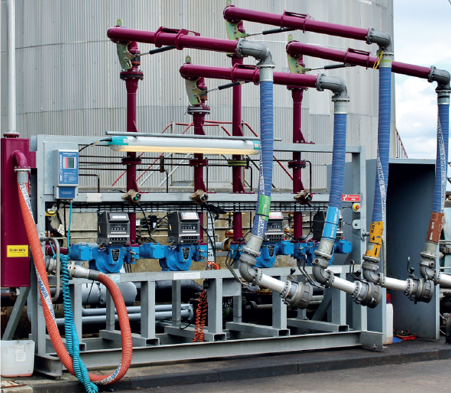

EUS-2安装在装载龙门架上，EUS-2的控制输出连接到控制系统或装载计算机。

它与所有具有符合EN13922标准的光学或NTC热敏电阻高液位传感器的槽车兼容。

传感器牢固地安装在槽车的罐舱上，并连接到标准接口插座，槽车插头连接到该插座。

要装载的产品有如汽油、柴油、航油或乙醇（气体组IIB）。

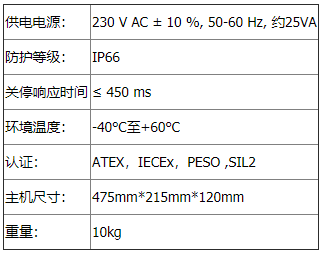

技术参数

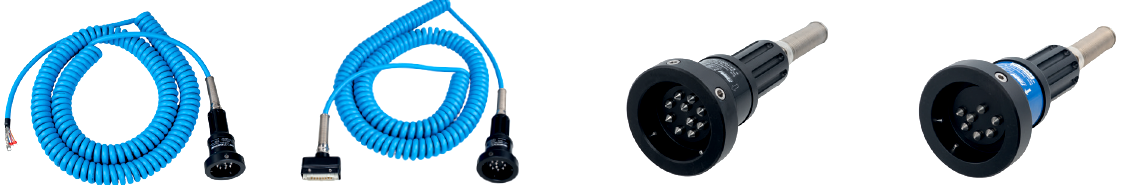

附件：

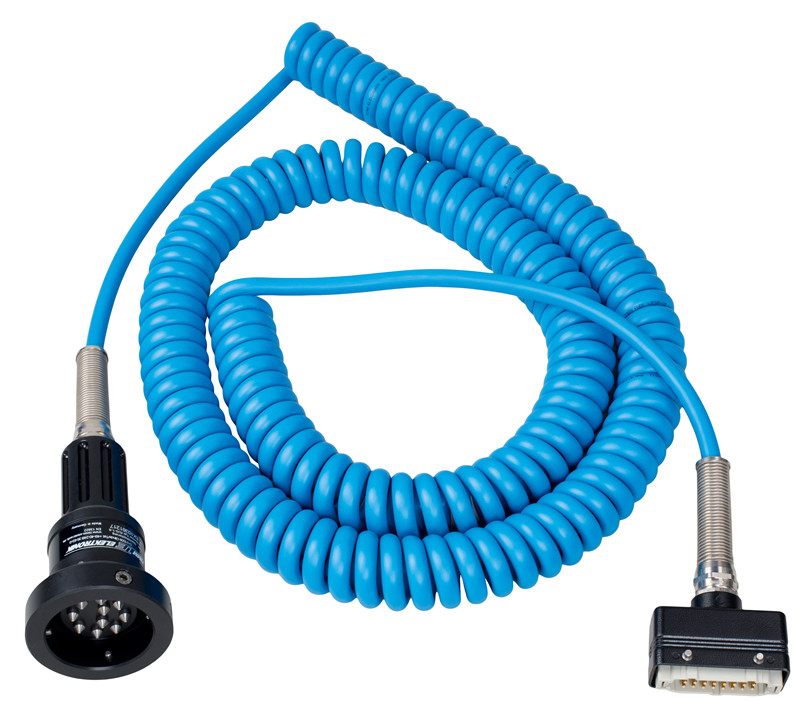

直接连接带开关插头           10芯插头I4个螺栓                10芯插头/ 4个螺栓       6(7)芯插头/3个螺栓

伸开长达7.5m                    伸开长达7.5m                      符合EN13922及2          符合API/RP1004

------------------------------------------------------------------------------------------------------

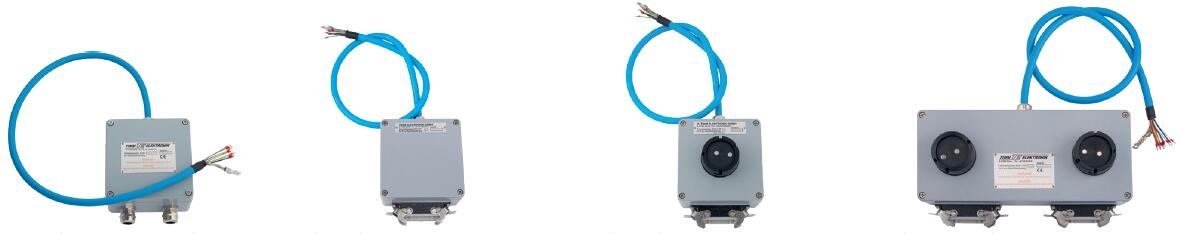

分线盒

直接连接                               带快开关插座                     带开关插座                    带两个开关插座

两个螺旋线缆                        接一个螺旋线缆                  及停车插座                       无停车插座

------------------------------------------------------------------------------------------------------------------

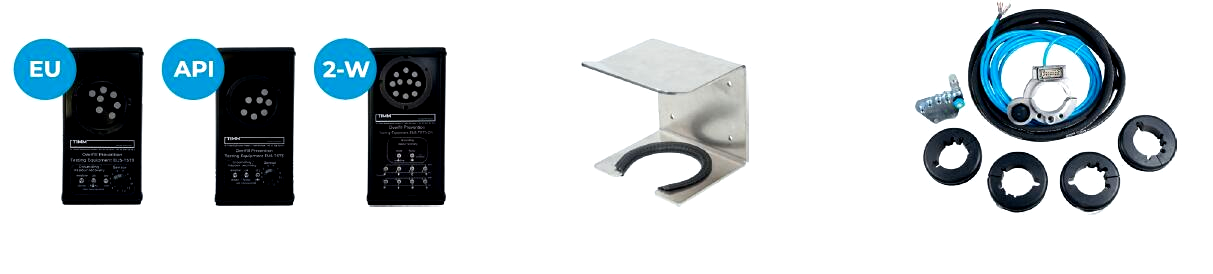

附件

检测设备                                                              插头挂件                   快速插座安装在油气回收臂上
