◆接地监控联锁系统由监控器，线缆及夹钳组成；

◆槽车静电安全释放，装/卸联锁控制；

◆ATEX，CQST，SIL2防爆认证；

◆槽车识别功能，LED陈列显示报警，并帮助诊断不同原因；

◆信号输出，智能联锁，接地异常时自动关停；

◆线缆补偿功能，自动去掉电缆电容，检测为真正的槽车电容；

◆IPEC智能防爆设计，可在现场打开更换或检修；

◆系统使用的为安全继电器，确保安全；

◆选配模式开关，可选公路或铁路槽车模式；

当槽罐车、筒仓车和铁路槽车装卸易燃性液体或固体材料时，周围会形成一个存在爆炸性气体或粉尘的危险环境。静电放电产生的小火星就足以引发一场爆炸，为避免危险事故的发生，必须安全地释放装卸过程中产生的静电，并监控整个静电接地的过程。

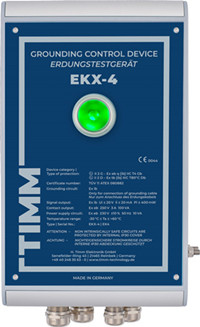

德国TIMM EKX-4槽罐车静电接地联锁系统，带槽车识别功能，持续释放静电并实时监控槽罐车接地状态，接地不良时，即时自动关停装卸操作，排除人为因素的应急处理不及时，确保安全。

特点及优势

◆五大安全保障，确保高安全级别！

ATEX欧盟，CQST中国，EAC Ex俄罗斯，PESO印度，SIL2功能安全认证，权威防爆认证，本安监控系统。

◆智能联锁控制，消除人为因素引发事故

接地异常，自动报警并关停操作，杜绝危险区的罐车静电放电。

◆槽车识别功能

内设槽车检测模式，识别系统连接的是否是槽罐车。

◆智能监控，内外兼控

对外：测量整个接地回路阻抗，而不是仅检测有连接到物体为止，杜绝人员误操作，确保安全。

对内：自动诊断和持续的自我监控，可通过指示灯阵列显示状态，判断故障原因。

◆智能防爆（IEPC）设计

更高安全性，在通电状态下允许打开外壳以快速更换线缆或配置，快速检修。

◆极低的维护成本——高性价比

整个系统由高质量的控制器、接地夹和电缆组成，高可靠性，长寿命，高性价比。

一机多用，选配模式开关，即可随意选择公路槽车、铁路槽车模式。

广角显示灯罩，可从正面、侧面清晰的观察指示灯状态。

系统内选用安全继电器，有效提升设备可靠性，保障安全。

补偿电缆，可连接更长线缆，以满足远距离操作。

智能防爆概念

高安全级别-在危险区域。

前沿的技术-监控、诊断及应用配置。

易于操作-能在危险区打开外壳操作。

防爆认证及标准

ATEX欧盟，CQST中国，EAC Ex俄罗斯，PESO印度，SIL2国际功能安全认证；

符合ATEX 2014/34/EU；

可在1、2气体防爆区和21、22粉尘防爆区安装。

功能原理

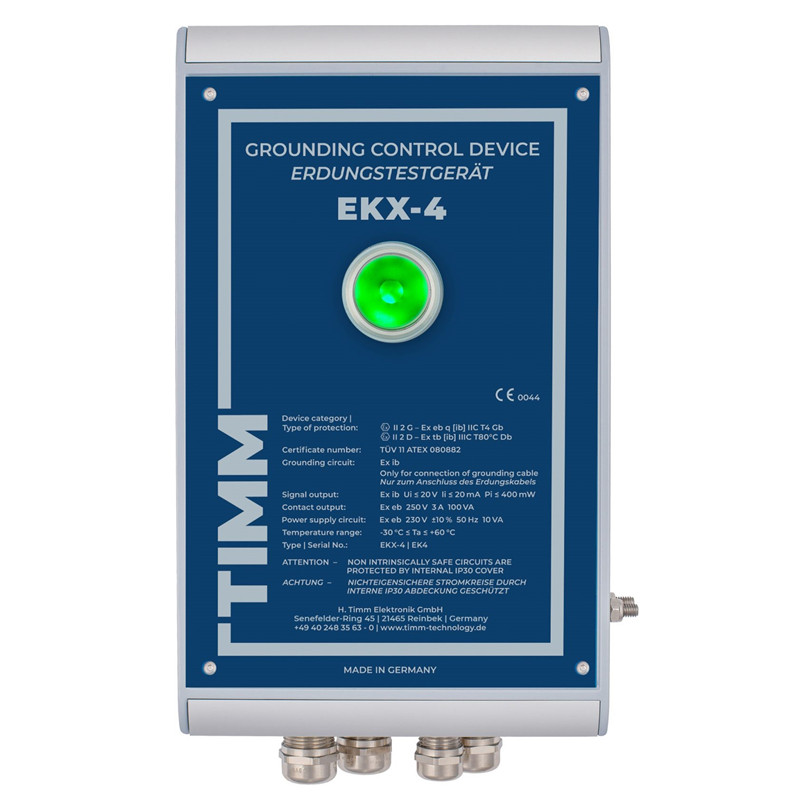

TIMM EKX-4 单极槽车静电接地控制系统由显示控制器，接地线缆和夹钳组成。

→每次装车或卸车前，将EKX-4系统中接地夹钳连接到运输车辆。

→EKX-4将确保车辆上的静电安全地释放到大地，并持续监测其接地连接状态。

→仅在检测到槽车连接并正确接地时，电子控制输出才切换到允许状态，允许装卸，同时控制器亮绿灯，散射LED，灯光大范围可见。

→如果接地连接断开，EKX-4控制器红灯亮，灌装操作会立即被停止。

应用

EKX-4静电接地监控联锁系统在装/卸站提供持续监控型静电接地，可直接安装在1、2和21、22区的气体和粉尘危险区，其控制输出可连接到装载控制系统（PLC、DCS等）。

典型应用：油罐车，气体运输车（压缩气体，低温气，高压气瓶），石化/化工产品或处理易燃固体散料（如煤尘、淀粉、糖或面粉）槽车。

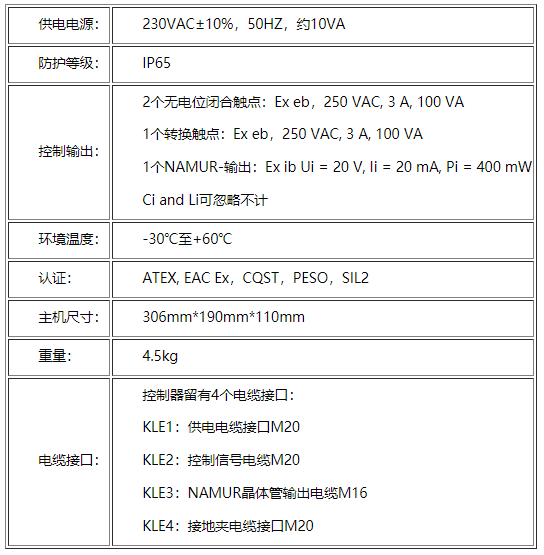

技术参数

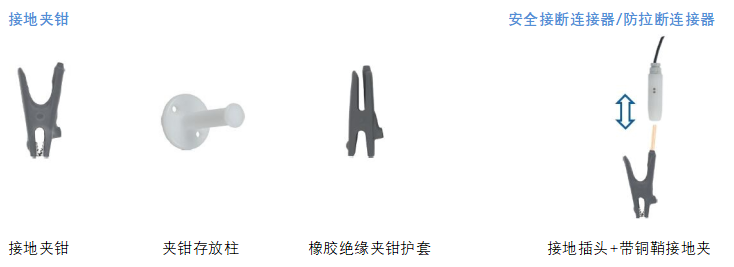

附件：

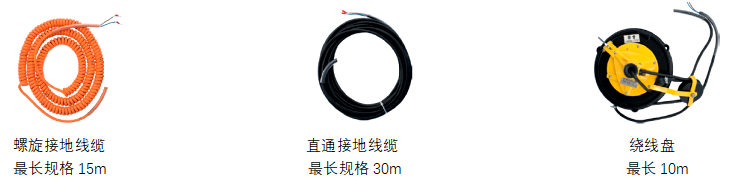

夹钳线缆及绕线盘

------------------------------------------------------------------------------------------------------------------------------------------

----------------------------------------------------------------------------------------------------------------------------------------------

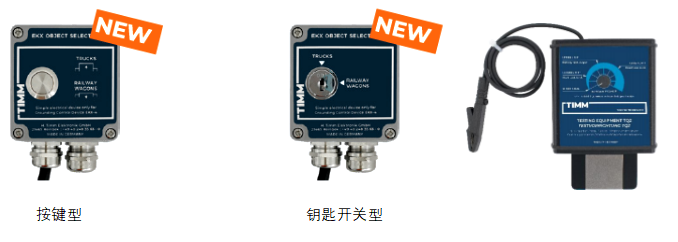

模式选择器--可选公路槽车、铁路槽车模式
